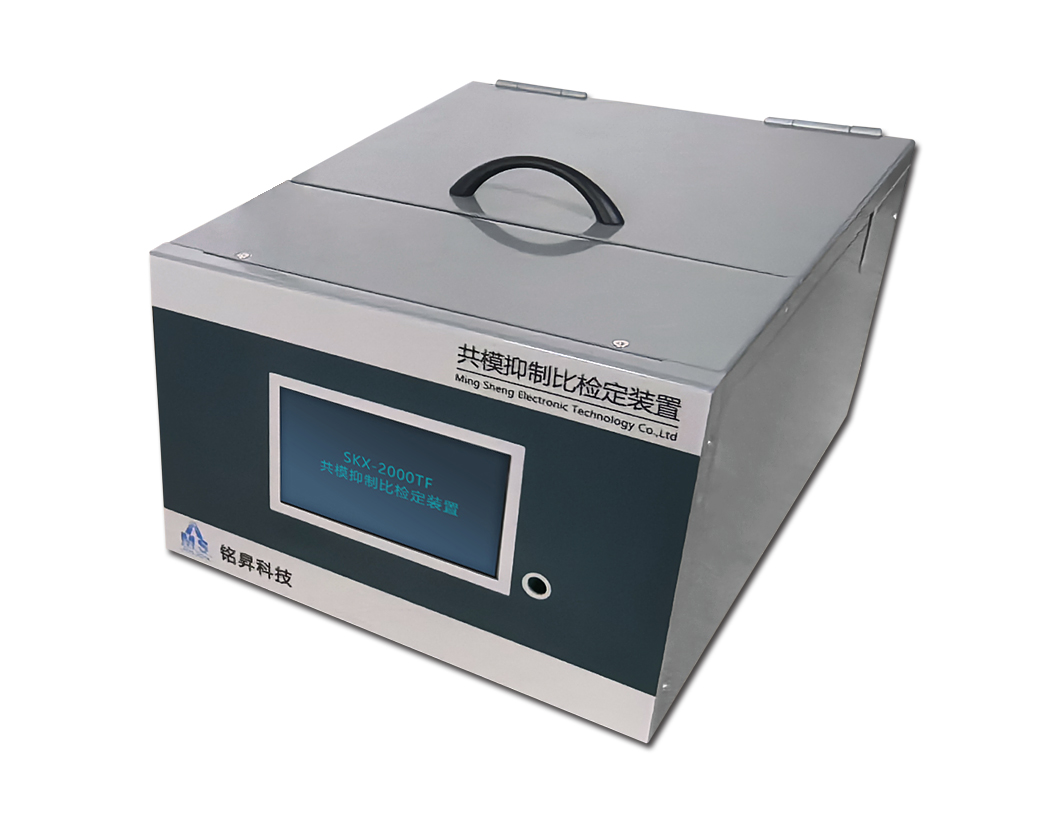

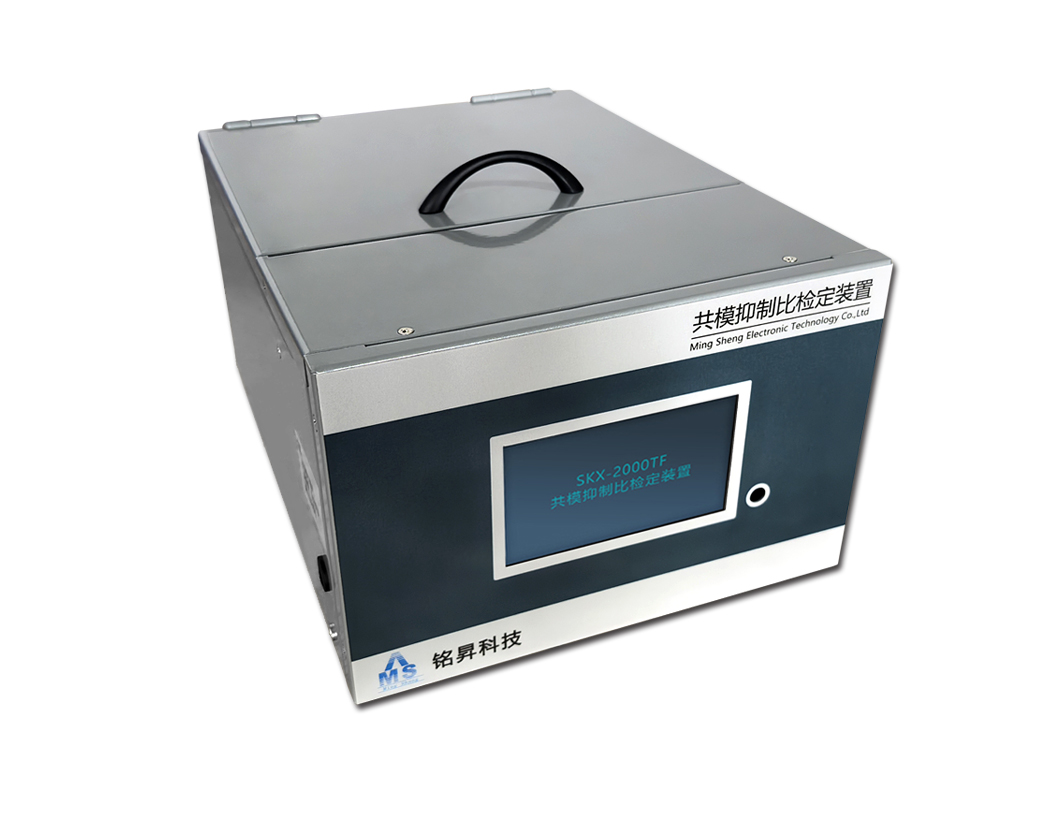

共模抑制比檢定裝置SKX-2000TF型

共模抑制比檢定裝置SKX-2000TF型

共模抑制比檢定裝置     SKX-2000TF型

                                                     符合GB9706.225、GB9706.227、GB9706.247、YY1079、YY1139、YY0782、YY0885、

                                                             IEC60601-2-25、IEC60601-2-27、IEC60601-2-47   的共模抑制比和系統噪聲的測試


產品標準配置

1、采用4.3寸彩色顯示屏,全觸摸屏操作;

2、供電電源為直流9-12V,連接充電器后直接開機;

3、內置10個通用心電接頭,可以連接扣式,夾式,香蕉插等多種心電導聯線;

4、采用菜單式界面操作,更改參數更加方便,參數配置顯示明顯,更改簡單、方便、快捷,方便用戶設置。


性能參數

★  偏置:無偏置、+300偏置、-300偏置

★  頻率:50Hz,60Hz,100Hz,120Hz

★  幅度:1V~10V 連續可調(有效值)


1、原理:

共模抑制比檢定裝置原理圖如下圖所示:

G為一個正弦信信號源,有效值20V,頻率可選50Hz、60Hz、100Hz和120Hz。

B點有接入共模電壓表(即屏幕顯示值);

C1為100pF電容;

CT為0-100pF可調電容,可用通過儀器面板調節;

③為±300mV極化電壓。

共模電壓輸出范圍:1V~10V連續可調(有效值)

2、共模抑制比測試操作步驟

(1) 共模抑制比檢定裝置和被檢心電圖機均需接大地。

(2) 開機后預熱5分鐘,待共模電壓表穩定后,調節CT,使其顯示10±0.3V。

(3) 連接被檢心電圖機,設置靈敏度10mm/mV,記錄速度25mm/s。

(4) 通過按鍵依次選擇導聯,分別測量描計記波形幅度,取其最大者HC。

共模抑制比CMRR按下式計算:

CMRR=20lg(2.83*104*H0/HC)(dB),式中H0=10mm

或者查找對應表格計算共模抑制比。

3、系統噪聲測試操作步驟

4、裝置供電電源為直流9-12V。
