SKX-6000A 除顫能量分析儀是徐州銘昇公司專業開發的一款用于測量除顫儀能量釋放值的一款檢測工具，由于其可以產生多種異常波形，可廣
泛應用在各種型號的除顫儀及AED及各類心電類設備，用于日常維護、能量檢測。
SKX-6000A特點如下：
★ 內置4節18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。選配標準的DC9V-12V通用接口電源充電器。
★ 采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。
★ 采用2.8TFT顯示屏，顯示菜單內容。
★ 快捷的按鍵操作，菜單管理，使用簡單方便。
★ 內置中文的說明及幫助，輕松了解波形設置及參數選擇。
SKX-6000A功能簡介：
可以同步輸出12到心電波形，連接各種心電類儀器；
可以輸出多達35種異常（PVC）心電波形；
可以輸出正弦波形，方波，尖角波形，QRST波形，用于心電類設備檢測；
集成《JJF1149-2014心臟除顫器校準規范》，分步驟完成檢測項目；
內置大功率50歐電阻，用于檢測各類除顫器能量釋放數值，檢測范圍0J-400J。
快速操作指南：
① 能量分析儀常按電源開關鍵兩秒鐘，儀器開機，在開機狀態下長按電源開關2秒鐘，關機。
② 在儀器工作時，進入能量檢測窗口，除顫器可以通過除顫電極連接儀器的兩片不銹鋼電極片，可以采集模擬心電波形并對儀器進行除顫能量釋放，除
顫器也可以通過導聯線接口連接儀器進行心電信號采集；
③ 在儀器工作時，進入能量檢測窗口，AED可以通過AED接口或者直接使用一次性電極片連接不銹鋼電極片進行信號采集并進行能量釋放，AED可以通
過電極片貼至不銹鋼接觸片上，用于除顫放電；也可以通過儀器的AED雷莫頭接口，使用一次性除顫器電極片的連線，連接AED和儀器進行信號采集
和能量釋放。作廢的一次性電極片可將其剪斷后焊接到雷莫插頭上，作為AED與模擬儀之間的轉接線。
④ 進入心電波形窗口后，其他心電類設備可以通過導聯線連接至儀器進行心電信號采集；監護儀可以通過RA-LL同步采集呼吸信號。
請注意：在除顫器采集心電信號時，有2種信號采集方式，
① 通過導聯線采集，請連接導聯線到儀器；
② 通過除顫電極采集，請使用除顫電極連接到儀器不銹鋼電極片；
以上兩種采集方法，在除顫器軟件中有設置選擇，請選擇對應的采集方式！
儀器使用時的注意事項：
★ 因?yàn)楸緝x器為除顫器專用分析儀，因此在使用操作除顫器釋放能量過程中，請專業人士操作除顫器；
★ 分析儀的不銹鋼電極片接收除顫儀的放電能量，其與AED雷莫頭接口為并聯連接，因此在使用AED雷莫頭接口進行除顫器模擬操作時，禁止人體接觸不
銹鋼電極片，以避免觸電危險；
★ 分析儀的心電波形通過不銹鋼電極片，AED雷莫頭接口，這兩路信號為同步信號；導聯線接口請注意信號不具備同時性；
★ 經皮起搏脈沖檢測通過不銹鋼電極片輸入，使用此項檢測功能時，請使用導線連接面板上的pluse接口。
★ AED的2芯接頭，紅線接心尖，黑線接胸骨。

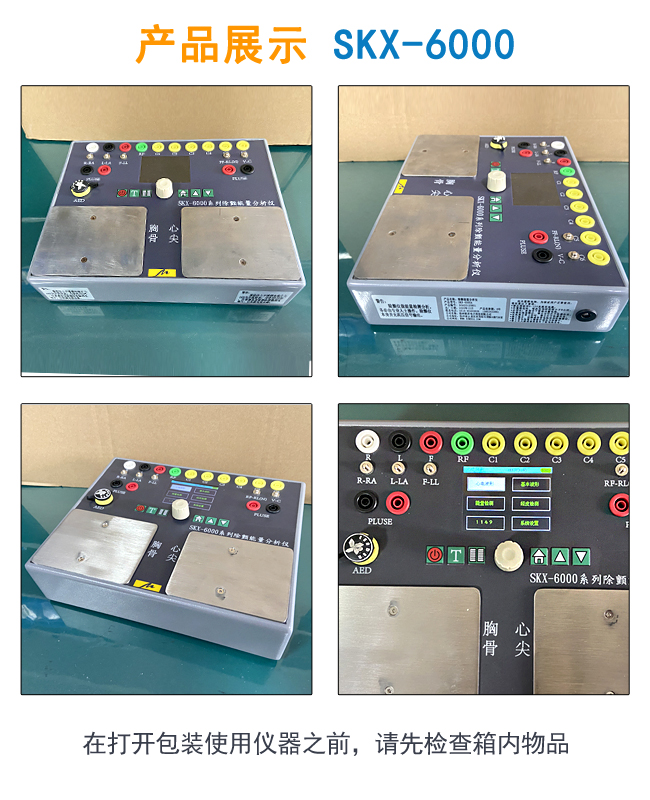

接口說明：
① 可以使用除顫儀電極，直接接觸儀器的兩個不銹鋼電極片，并通過電極片采集模擬儀發出的心電波形，不銹鋼電極片用于接收除顫器釋放的能量；
② AED可以通過一次性電極片貼在不銹鋼電極片上，請注意一定要接觸良好，也可以通過AED雷莫頭接口（2芯）連接到AED上。雷莫頭上的缺口位置對
應的為心尖，另一對應胸骨；
③ 除顫器可以通過心電導聯線連接到模擬儀的扣式導聯線接口上，用于通過導聯線采集模擬儀發出的波形。
按鍵說明：
模擬儀共有六個按鍵
自左至右分別為開機（關機）鍵、能量檢測鍵，幫助鍵，主頁（確認）鍵，增加鍵，減小鍵。
按鍵定義：
開機（關機）鍵：在關機狀態下，長按此按鍵2秒鐘，屏幕顯示內容，儀器開始工作；在儀器工作狀態下，長按此按鍵2秒鐘，屏幕關閉，儀器關機。
能量檢測鍵：在任一界面窗口中，選擇此按鍵，將直接進入能量檢測窗口。
幫助鍵：在儀器工作的界面中，選擇此按鍵，屏幕將顯示問題幫助內容，進行當前窗口內容講解。
主頁（確認）鍵：當系統設置中此按鍵為主頁按鍵功能時，在任一窗口中選擇此按鍵，都將返回到主界面窗口中，當設置為確認鍵時，此按鍵將和增加鍵
和減小鍵組成按鍵組，用于操作軟件。
增加鍵：和減小鍵及確認鍵組成按鍵組，用于按鍵操作，在1149窗口中，用于上一步選擇。
減小鍵：和增加鍵及確認鍵組成按鍵組，用于按鍵操作，在1149窗口中，用于上一步選擇。
編碼器：用于軟件界面中的操作，共有3個功能，左轉，右轉，按下（確認）。
儀器尺寸：240mm*90mm*60mm

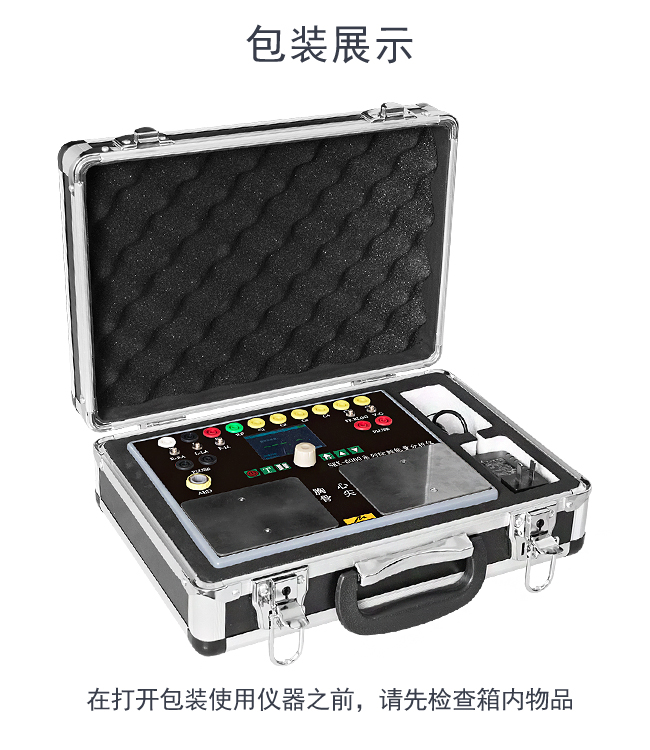

包裝尺寸：340mm*240mm*115mm
儀器凈重：≤1.2Kg
整體重量：≤3Kg
